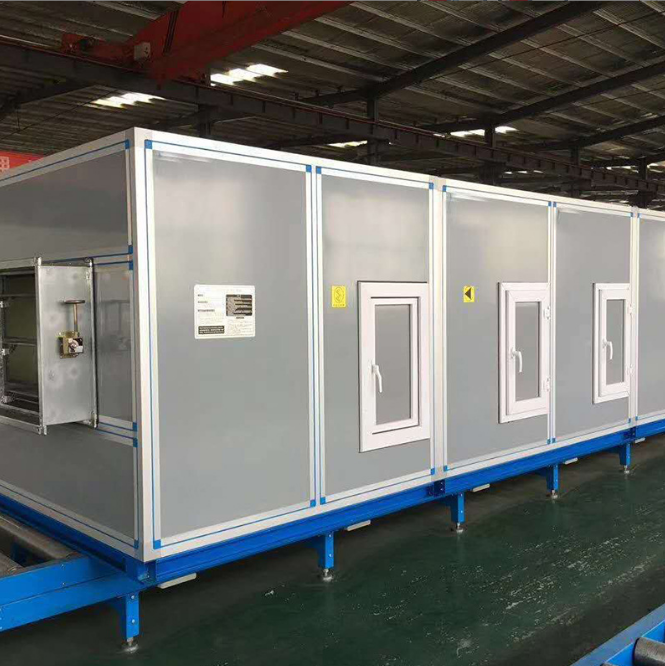

组合式空调机组模块化架构与多工况性能协同机制：基于功能段配置、气流动力学及系统集成的技术解析 组合式空调机组作为集中式空调系统的核心末端设备，广泛应用于工业厂房、医院、数据中心、洁净室、商业综合体等对空气品质、温湿度控制及系统可靠性要求较高的场所。其模块化设计支持功能段灵活组合，实现新风处理、回风混合、过滤、冷热交换、加湿、送风等全流程空气处理。本文从结构设计、功能段配置、热工性能、气流组织、控制系统、安装维护及系统匹配等维度，系统阐述组合式空调机组的技术细节，结合GB/T 14294《组合式空调机组》、GB 50736《民用建筑供暖通风与空气调节设计规范》及ASHRAE标准，构建科学选型与高效运行的技术框架，杜绝夸大宣传与非理性描述。 一、结构构成与模块化设计 1. 箱体结构与材料 ○ 机组采用双层壁板结构，外板为彩钢板或不锈钢板，内板为镀锌钢板，中间填充聚氨酯或酚醛保温材料（厚度25~50mm），导热系数≤0.024W/(m·K)； ○ 箱体框架为铝合金或钢制型材，经加强处理，确保在正压1500Pa下不变形； ○ 段间连接采用高强度螺栓与密封条，漏风率≤2%（依据GB/T 14294测试）。 2. 功能段组成 ○ 混合段：设新风阀、回风阀、排风阀，实现新回风比例调节； ○ 过滤段：初效（G4）、中效（F5~F8）或多级过滤，可选袋式、板式或自动卷绕式； ○ 表冷段：铜管铝翅片换热器，4~8排管，冷水7/12℃或乙二醇溶液； ○ 加热段：热水60/50℃、蒸汽或电加热，用于冬季或再热； ○ 加湿段：干蒸汽、电极、电热或湿膜加湿，控制精度±5%RH； ○ 风机段：双吸前倾或后倾离心风机，支持变频调速，风量5000~100000m³/h； ○ 均流段与消声段：优化气流分布，降低湍流与噪声。 二、热工性能与换热效率 1. 表冷器与加热器性能 ○ 在标准工况下（进风27℃/19.5℃，冷水7/12℃），显冷量可达20~500kW； ○ 换热效率受迎面风速影响，建议控制在2.0~2.5m/s； ○ 水侧阻力≤80kPa，需在系统水力计算中考虑。 2. 加湿能力与控制精度 ○ 干蒸汽加湿响应快，等温加湿，能耗低； ○ 电极式加湿适用于小流量，电热式控制精度高； ○ 加湿量根据送风湿度设定值自动调节，避免过湿或加湿不足。 3. 冷凝水与排水管理 ○ 表冷段设整体PVC或不锈钢接水盘，坡度≥3%； ○ 排水管设存水弯，防止负压抽吸； ○ 可选配冷凝水提升泵，应对无重力排水场景。 三、气流组织与静压特性 1. 风机选型与静压匹配 ○ 机外静压通常为300~800Pa，用于克服风管、过滤器、表冷器及风口阻力； ○ 高静压机型支持长距离送风或复杂风管系统； ○ 风机效率≥70%，噪声≤75dB(A)（1米距离）。 2. 气流均匀性与均流设计 ○ 出口设导流板或均流网，减少气流偏流； ○ 进口设导流圈，提升风机效率； ○ 避免急弯或变径过大导致涡流损失。 3. 噪音与振动控制 ○ 风机段设减震垫，电机与风机弹性连接； ○ 可选配消声段（内衬玻璃棉+穿孔板），降低中高频噪声； ○ 支持变频运行，实现软启动与低负荷低噪运行。 四、控制系统与运行策略 1. 控制方式与协议支持 ○ 基础型：本地控制箱，启停与风速调节； ○ 智能型：集成DDC控制器，支持MODBUS、BACnet、LonWorks协议； ○ 可接入楼宇自控系统（BAS），实现集中监控。 2. 调节逻辑与运行模式 ○ 夏季：根据送风温度调节冷水阀开度，控制冷量输出； ○ 冬季：防冻保护优先，再根据室温或送风温度调节热水阀； ○ 过渡季：最小新风+经济循环模式，降低冷热负荷； ○ 洁净场景：定风量运行，确保换气次数与压差控制。 3. 监测与报警功能 ○ 可选配压差开关（滤网堵塞报警）、水流开关、温湿度传感器、CO₂传感器； ○ 故障报警包括：风机过载、低温报警、水阀故障、加湿异常、通信中断等。 五、安装与系统集成要求 1. 安装空间与承重 ○ 机组长度可达5~15米，需预留足够运输通道； ○ 吊装或落地安装，基础需水平，承重满足机组重量（含水）； ○ 检修门侧预留≥600mm操作空间。 2. 风管与水管连接 ○ 进出口设软接头，避免振动传递； ○ 水管设软接、阀门、排气阀、压力表接口； ○ 最高点设自动排气阀，防止气堵。 3. 电气与接地 ○ 电源：380V/50Hz，三相五线制； ○ 控制线路独立敷设，屏蔽处理； ○ 设备接地电阻≤4Ω，符合GB 50057要求。 六、维护与生命周期管理 1. 定期维护内容 ○ 每月：清洁滤网，检查风机皮带（如适用）； ○ 每季度：清洗表冷器翅片，检查水路结垢； ○ 每年：校准传感器、测试阀门动作、检查箱体密封性。 2. 性能衰减与应对 ○ 翅片积灰导致换热效率下降15%以上，建议高压气枪或中性清洗剂清洗； ○ 水侧结垢影响传热，应定期水处理，保持水质符合GB/T 29044要求。 3. 设计寿命与可靠性 ○ 整机设计寿命≥15年； ○ 风机轴承寿命≥50000小时； ○ 控制系统防护等级IP54，适应潮湿与振动环境。 七、能效与系统优化 1. 节能运行策略 ○ 采用变频风机，根据负荷调节风量，节能30%以上； ○ 与热回收系统联动，如转轮或板式换热器，回收排风能量； ○ 在部分负荷工况下，采用多机组轮换运行，避免“大马拉小车”。 2. 系统匹配建议 ○ 冷热源系统应稳定，冷水机组或锅炉出力需匹配末端负荷； ○ 水系统宜采用变流量设计，配合压差旁通阀或一次泵变频； ○ 多台机组宜分区域控制，避免同时启停造成水力冲击。 组合式空调机组的技术价值在于其高度模块化、功能可定制与系统集成能力强。其性能表现不仅取决于单个部件的制造质量，更依赖于与建筑负荷、气流组织、控制系统及运行策略的深度协同。在实际工程中，应基于建筑冷热负荷计算、CFD气流模拟与水力平衡分析，进行科学选型与配置，避免因静压不足、功能段缺失或控制逻辑不合理导致系统失效。设备制造商应提供完整的性能测试报告、安装技术文件、维护手册及CAD图纸，推动暖通系统向高效、可靠、可维护方向发展，助力现代建筑实现节能、健康、可持续的室内环境控制目标。
|
