表冷器热交换性能与系统适配性深度解析：基于传热模型、气流阻力特性及多工况运行的工程研究

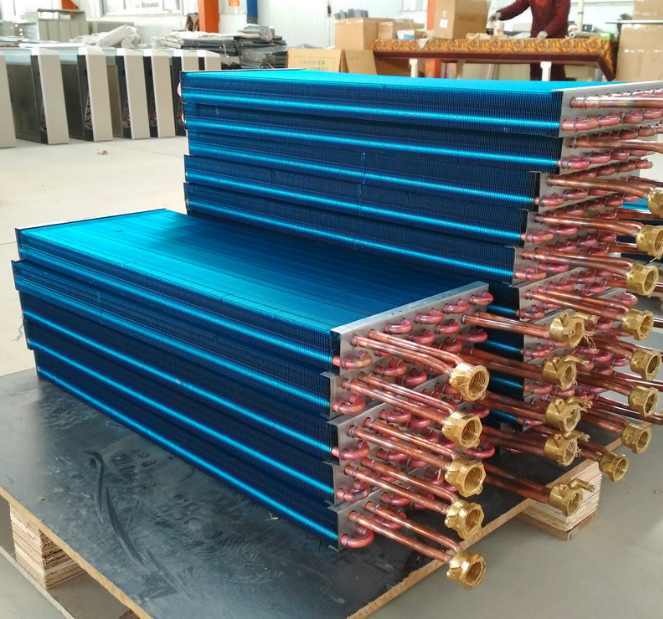

表冷器（Surface Cooler）作为集中式空调系统与新风处理机组中的核心换热部件，承担着显热与潜热交换功能，广泛应用于商业建筑、工业厂房、数据中心及洁净室等场所的空气温湿度调控。其工作原理为低温冷水（通常7℃/12℃）在铜管内流动，空气在风机驱动下横向掠过翅片管束表面，实现对空气的冷却与除湿。本文基于热力学、流体力学及ASHRAE标准体系，结合GB/T 14295《空气冷却器》与GB 50736《民用建筑供暖通风与空气调节设计规范》，从结构设计、传热机理、气动性能、材料选型、冷凝水管理及系统集成等维度，系统阐述表冷器的关键产品细节，构建科学选型与高效运行的技术依据，规避过度宣传与非理性应用。 一、结构组成与换热机理 1. 核心结构构成 ○ 表冷器由铜管（Φ9.52~Φ15.88mm）、铝翅片（厚度0.1~0.2mm，片距2~3mm）、边框（镀锌钢板或铝合金）及集管（钢管或铜管）组成； ○ 管排数常见为4~8排，排数越多，接触时间越长，换热效率越高，但风阻亦随之增加； ○ 管程布置可为单回程、双回程或多回程，回程数影响水侧压降与温度梯度。 2. 传热过程分析 ○ 水侧对流换热系数α₁约为1000~3000 W/(m²·K)，取决于水流速（建议0.6~1.8m/s）； ○ 空气侧换热系数α₂约为30~60 W/(m²·K)，受风速、翅片间距与污垢影响； ○ 总传热系数K值在35~55 W/(m²·K)之间，可通过NTU-ε法计算换热效率； ○ 当空气露点温度低于冷水温度时，发生凝露，实现潜热交换，析湿系数（W/G）可达0.1~0.3g/kJ。 3. 换热面积与容量匹配 ○ 换热面积根据设计冷负荷（kW）与对数平均温差（LMTD）计算确定； ○ 典型LMTD范围为5~10℃，低温差工况需增大换热面积补偿； ○ 建议实际换热量不低于设计值的95%，避免“小换大负”导致除湿失效。 二、气动特性与风阻控制 1. 空气侧压降特性 ○ 迎面风速是影响风阻的关键参数，推荐值2.0~2.8m/s； ○ 风速每增加0.5m/s，风阻约上升20%~30%； ○ 典型风阻范围为100~250Pa，需计入风机系统总压头。 2. 气流均匀性保障 ○ 进风面应避免局部遮挡，确保气流分布均匀； ○ 多台并联时，应校核风量分配，防止偏流； ○ 可设置导流板或均流网，降低涡流损失。 3. 噪音与振动管理 ○ 气动噪音主要来自气流分离与涡旋脱落，控制迎面风速可有效抑制； ○ 机组应设减震垫，避免与风管刚性连接； ○ 运行噪音建议控制在65dB(A)以内（距机组1米）。 三、材料选型与耐久性设计 1. 换热管与翅片材质 ○ 铜管采用TP2脱氧铜，抗腐蚀、易胀管； ○ 铝翅片经亲水涂层处理，提升凝露性能并延缓积灰； ○ 在高腐蚀环境（如沿海、化工）可选不锈钢管+镍铬合金翅片。 2. 结构强度与密封性 ○ 边框采用镀锌钢板（厚度≥1.2mm）或铝合金型材，抗变形； ○ 翅片与铜管采用机械胀管工艺，确保无间隙接触热阻； ○ 集管焊缝经X光或渗透检测，无泄漏。 3. 耐压与清洁性 ○ 水侧耐压≥1.6MPa，试验压力1.5倍工作压力； ○ 可拆卸模块设计，便于高压水枪或化学清洗； ○ 表面无死角，防止微生物滋生。 四、冷凝水管理与排水系统 1. 接水盘设计 ○ 材质为不锈钢或PVC，坡度≥3%，确保自流； ○ 容积满足3~5分钟最大凝露量，防止溢出； ○ 设水封弯，阻隔负压抽吸导致冷凝水倒吸。 2. 排水管路 ○ 管径根据凝露量计算，通常DN32~DN50； ○ 排水管设存水弯，高度≥50mm； ○ 排至地漏或冷凝水提升装置，避免倒灌。 五、控制逻辑与系统集成 1. 水侧调节方式 ○ 采用电动调节阀（二通或三通）调节冷水流量； ○ 控制信号为0~10V或4~20mA，接入DDC系统； ○ 根据送风温度或室内负荷动态调节，实现变流量运行。 2. 防冻保护机制 ○ 在低温环境（<2℃）运行时，设防冻开关； ○ 当盘管温度≤2℃时，自动关闭风机并切断冷水； ○ 可设电伴热或热风循环辅助防冻。 3. 运行监测与维护 ○ 可选配温度传感器（进出水、进出风）、压差开关（水侧）； ○ 压差超限提示需清洗； ○ 建议每季度清洗翅片，每年检查水侧结垢。 六、安装与系统匹配要求 1. 安装位置与空间 ○ 安装于空调箱内，前后预留≥500mm检修空间； ○ 避免靠近高温热源或蒸汽管道； ○ 吊装结构应承重≥机组重量1.5倍。 2. 水管连接 ○ 冷水进出口设截止阀、排气阀与压力表接口； ○ 管道设软接头，防止应力传递； ○ 最高点设自动排气阀。 3. 电气与控制接口 ○ 控制线路屏蔽，避免干扰； ○ 信号线独立走线槽。 七、能效评估与生命周期管理 1. 能效指标 ○ 换热效率≥90%（新机状态）； ○ 污垢系数建议取0.0002 m²·K/W进行设计余量补偿； ○ 变流量运行可降低水泵能耗20%~40%。 2. 维护与寿命 ○ 设计使用寿命≥15年； ○ 翅片积灰导致换热效率下降10%~20%； ○ 定期清洗可延长使用寿命3~5年。 结语表冷器的技术价值在于其对空气温湿度的精准调控能力，其性能表现取决于结构设计、材料工艺与系统集成的协同优化。在实际工程中，应以建筑冷负荷、空气参数与系统水力特性为基础，进行科学选型与布置，避免因风速过高、水流速不足或安装不当导致性能衰减。设备制造商应提供完整的性能测试报告（如AHRI认证）、安装技术文件与维护指南，推动空气处理设备向高效、可靠、可持续方向发展，助力现代建筑实现节能、健康、稳定的室内环境控制目标。
|
