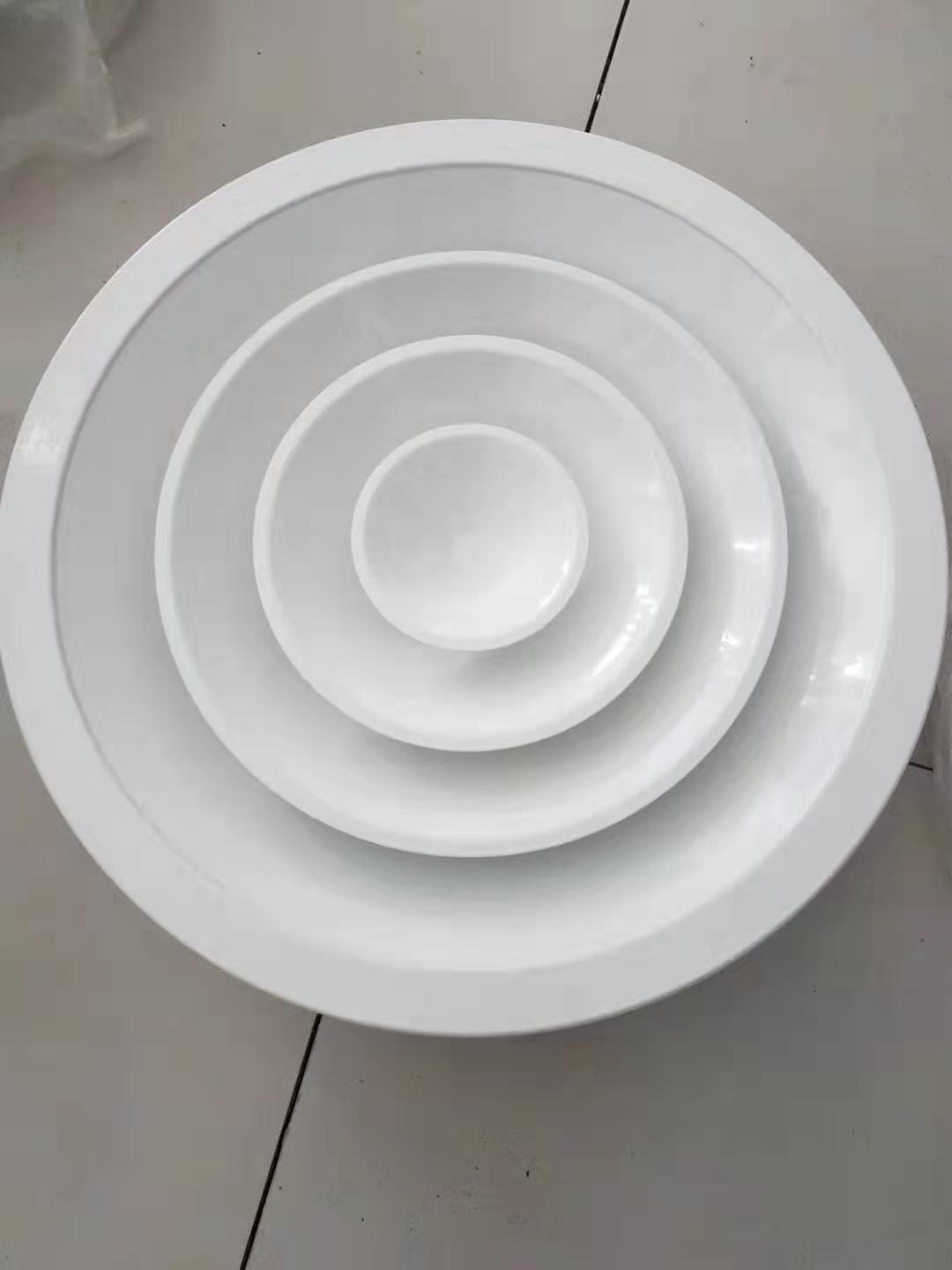

散流器选型技术指南：基于气流组织、空间特性与系统匹配的综合决策分析 散流器作为空调通风系统末端的关键部件，直接影响室内气流分布、热舒适性与能源利用效率。其选型并非简单的产品替换，而是涉及建筑功能、空调工况、空间形态与系统参数的系统性技术决策。本文从散流器基本类型出发，结合空气动力学原理与工程实践，系统阐述选型核心要素，提出科学选型流程，旨在为暖通设计人员、工程采购与项目管理者提供兼具专业性与可操作性的技术参考。一、散流器的功能定位与技术分类 散流器（Diffuser）是安装于空调风管末端的气流分配装置，主要功能为： 1. 实现气流由管道向室内的平稳过渡； 2. 调节出流方向与扩散角度； 3. 控制末端风速，避免吹风感； 4. 优化室内温度场与速度场分布。 按结构形式，常见散流器可分为： ● 圆形散流器：多用于风机盘管、吊顶送风，具对称扩散特性； ● 方形/矩形散流器：适用于条形风口、集成吊顶，布置灵活； ● 线性散流器：用于长条形空间，如走廊、通道，实现均匀送风； ● 旋流散流器：通过导流叶片形成旋转气流，适用于高大空间，强化卷吸与混合。 按调节功能可分为： ● 固定式（叶片角度不可调）； ● 可调式（手动调节出风方向）； ● 带风量调节阀型（可精确控制风量）。 二、选型核心影响因素分析 5. 空间功能与使用特性 ○ 办公空间：需避免吹风感，建议选用可调式圆形或方形散流器，送风角度可调至斜向下15°~30°； ○ 医院病房：注重空气品质与低速送风，宜采用低速送风散流器，风口风速控制在0.5m/s以下； ○ 商场中庭：空间高大，建议采用旋流或线性散流器，增强气流诱导； ○ 地下车库：需兼顾平时通风与消防排烟，应选用耐高温、防腐型散流器。 6. 建筑空间参数 ○ 吊顶高度：低于2.8m的空间不宜采用大扩散角散流器，避免气流未充分发展即触地； ○ 送风距离：应根据阿基米德数（Ar）校核气流射程，确保有效覆盖； ○ 安装位置：中心送风宜用圆形，侧墙送风宜用方形或条形。 7. 空调系统工况 ○ 风量范围：单个散流器推荐风量宜控制在50~300m³/h，过大易产生噪音与吹风感； ○ 风速控制：出口风速宜控制在2~5m/s，人员活动区末端风速应＜0.25m/s； ○ 温度差：送风温差宜控制在6~10℃，避免低温送风导致结露。 8. 材质与环境适应性 ○ 铝合金：轻质、耐腐蚀、外观整洁，适用于大多数民用建筑； ○ ABS工程塑料：绝缘、防结露、成本低，适用于医院、实验室； ○ 镀锌钢板/不锈钢：适用于高温、高湿或腐蚀性环境，如厨房、设备间。 9. 声学与视觉要求 ○ 高要求空间（如会议室、录音室）需校核散流器压力损失与气流再生噪声； ○ 外观应与室内装修风格协调，可选哑光白、金属拉丝等表面处理。 三、选型技术流程与计算辅助 10. 初步确定散流器类型根据空间功能、吊顶形式与送风方式，确定圆形、方形或线性等基本类型。 11. 计算所需数量与布置 ○ 根据总送风量Q_total与单个散流器推荐风量q，估算数量：N = Q_total / q ○ 布置原则：均匀分布，避开灯具、喷淋头，中心距墙≥0.5m。 12. 校核气流组织性能 ○ 射程（Throw）：应达到房间中心或目标区域，可参考厂家提供的等速线图； ○ 扩散角（Spread Angle）：一般为15°~30°，过大易产生短路； ○ 诱导比（Induction Ratio）：理想值为3~5，保证新风与室内空气充分混合。 13. 压力损失校核散流器局部阻力系数ζ通常为0.8~2.0，压力损失：ΔP = ζ × (ρ × v²) / 2需确保在系统可用静压范围内，避免风量不足。 14. 校核噪声与舒适性 ○ 参照ISO 7730或GB/T 18049，评估PMV-PPD指标； ○ 使用软件（如CFD）进行气流模拟，优化复杂空间布置。 四、安装与维护注意事项 15. 安装要求 ○ 与风管连接应严密，避免漏风； ○ 保持水平，确保气流对称； ○ 可调叶片应在调试阶段设定并锁定。 16. 维护便利性 ○ 优先选择可拆卸面板设计，便于清洁； ○ 高粉尘环境应增加过滤网。 17. 调试与平衡 ○ 使用风量罩测量实际风量； ○ 通过调节阀或风量调节环实现系统风量平衡。 五、常见选型误区与规避 18. 误区一：仅按尺寸选型 ○ 问题：忽视风量与空间匹配，导致送风不足或过强； ○ 规避：结合风量、风速、空间体积综合计算。 19. **误区二：盲目追求“大风量” ○ 问题：导致噪音升高、吹风感明显； ○ 规避：控制出口风速在合理区间。 20. **误区三：忽略系统静压 ○ 问题：散流器阻力过大，导致末端风量不足； ○ 规避：校核系统总压损，合理分配。 六、结论 散流器选型是暖通系统设计的重要环节，应基于建筑功能、空间参数、空调工况与环境要求进行综合决策。选型过程需遵循“类型适配—参数计算—性能校核—安装验证”的技术流程，避免经验主义与简单套用。通过科学选型，可有效提升室内热舒适性、降低系统能耗、延长设备寿命，实现技术与经济的统一。
|
